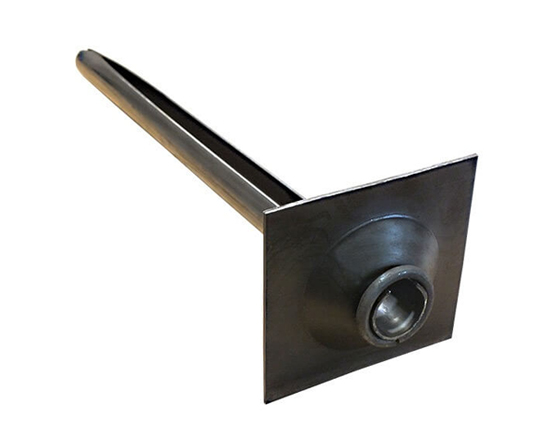

Split Sets

Un split set es un perno de fricción que se utiliza en minería y construcción para reforzar y estabilizar estructuras rocosas. Se considera un sostenimiento temporal.

Los pernos SPLIT SET están constituidos por un tubo de acero seccionado longitudinalmente, al instalarse ejercen una presión radial contra la roca, provee de manera inmediata refuerzo al macizo rocoso previniendo el movimiento o separación de los bloques a soportar.

Especificaciones Técnicas

SPLIT SET

Split Set diam. 39.5mm x 4` (1.2mt) inc. Planchuela

Split Set. Diam. 41.0mm x 7´(2.10mt) inc. Planchuela

Split Set. Diam. 41.0mm x 5´(1.50mt) inc. Planchuela

Split Set Diam. 37.0mm x 5´ (1.50mt) inc. Planchuela

Split Set diam. 39.5mm x 1.5` (0.45mt) inc. Planchuela

Adaptador Split Set

Características

Está compuesto por un tubo de acero ranurado longitudinalmente
Tiene un extremo cónico para insertarlo en la perforación
El otro extremo tiene un anillo soldado para sujetar la planchuela de acero
Se instala en un taladro de diámetro ligeramente menor

Ventajas

Fácil instalación
Proporciona un soporte inmediato a las estructuras rocosas
Evita el movimiento o separación de los bloques a soportar
Reduce los tiempos de instalación

Usos

Reforzar excavaciones mineras
Estabilizar taludes en obras de superficie
Estabilizar temporalmente en minería subterránea
Adherir la malla al macizo rocoso para evitar que se presenten bolsones durante su instalación
El perno de Fricción Splirset es utilizado en proyectos de mine-ria subterránea para el sostenimiento de túneles, trabajando en conjunto con la placa y malla minera.

Presentación

Los pernos de Fricción Splitset se presentan en paquetes 250 unidades sujetados por zuncho metálico, respectivamente rotulados.

Diámetro	39.5mm+/-0.05mm
Longitud	Desde 1 Pie Hasta 8 Pies
Conificado	100.00 mm +/- 10.0 mm
Placo	150x150mm x 4.0mm
Límite de Fuencia	410MPa
Resistencia	1.0 TnF por Pie Lineal
Elongación	16%
Norma Técnica	ASTM A1011 – HS60 – 1

Materiales

Fabricado en acero laminado en caliente de espesor 2.3 mm ASTM A1011-HS60-1. Anillo de acero SAE-1008 de 8.0mm. Placa de acero laminado en caliente de 4.0mm ASTM A-36
